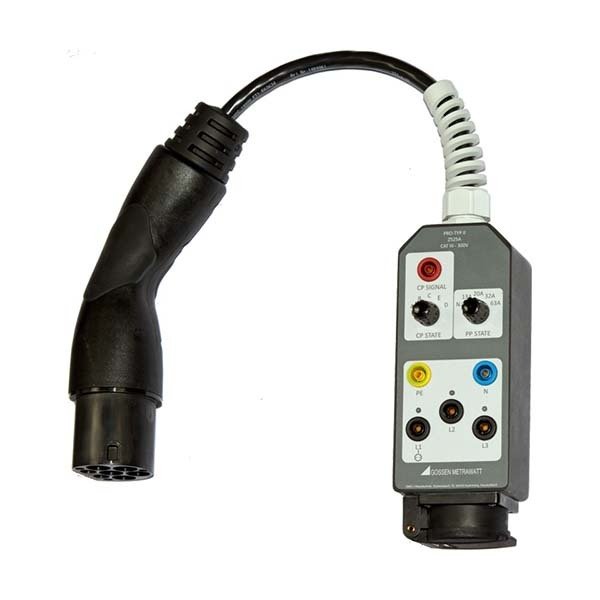

單相/三相電動充電站測試適配器PRO-TYP II：

編號：Z525A

用于PROFITEST的電動充電站測試適配器（單相/三相，類型2）

單相和三相測試適配器，帶有類型2插頭，用于使用Profitest Master測試電動充電站的保護措施的有效性，模擬虛構連接的電動汽車和根據IEC 61851-1標準的電纜集的電流承載能力。

車輛模擬（CP）

通過旋轉開關選擇車輛狀態A至E。

電纜模擬（PP）

通過旋轉開關可以模擬不同額定電流（13、20、32和63 A）的充電電纜的各種編碼，以及“未連接電纜”。

故障模擬

通過旋轉開關模擬CP和PE之間的短路。

通過LED指示相電壓

根據充電站的不同，可以有一個或三個相位處于活動狀態。

通過擴展的CP測試銷，測試帶有Y久連接充電電纜的電動充電站。

單相/三相電動充電站測試適配器PRO-TYP II技術特性：

用于車輛模擬（CP）

可以根據IEC 61851模擬狀態A、B、C、D和E。通過旋轉開關選擇各種車輛狀態。

- 狀態A - 未連接車輛

- 狀態B - 已連接車輛，但未準備好充電

- 狀態C - 已連接車輛并準備好充電，充電區域無需通風

- 狀態D - 已連接車輛并準備好充電，需要對充電區域進行通風

- 狀態E - 錯誤：通過內部二極管在CP和PE之間短路

關于電纜模擬（PP）：

可以模擬不同額定電流（13、20、32和63 A）的充電電纜的各種編碼。也可以模擬“未連接電纜”狀態。

通過旋轉開關，通過在PP和PE之間連接不同的電阻來模擬各種充電電纜。根據IEC 61851，可能的值如下：

- 未連接電纜 - 0 Ω

- 13 A電纜 - 1.5 kΩ

- 20 A電纜 - 680 Ω

- 32 A電纜 - 220 Ω

- 63 A電纜 - 100 Ω

配件

- 1個PRO-TYP II測試適配器

- 1套操作說明
